检查井三维扫描仪
Manhole 3D detector
1.产品介绍
Product introduction

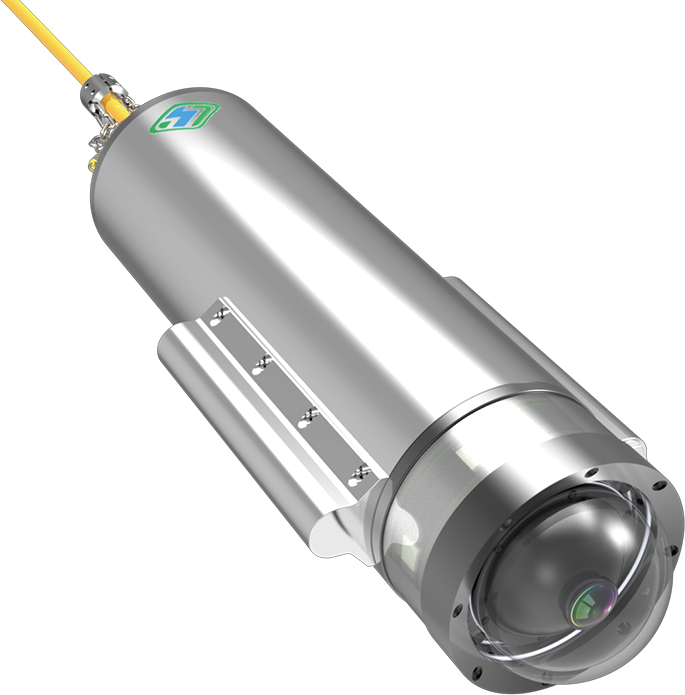

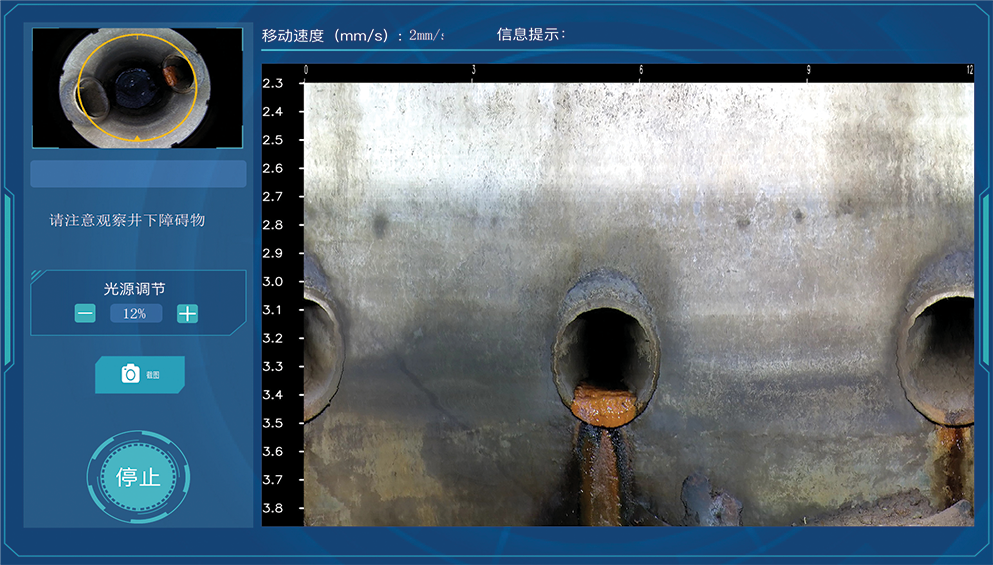

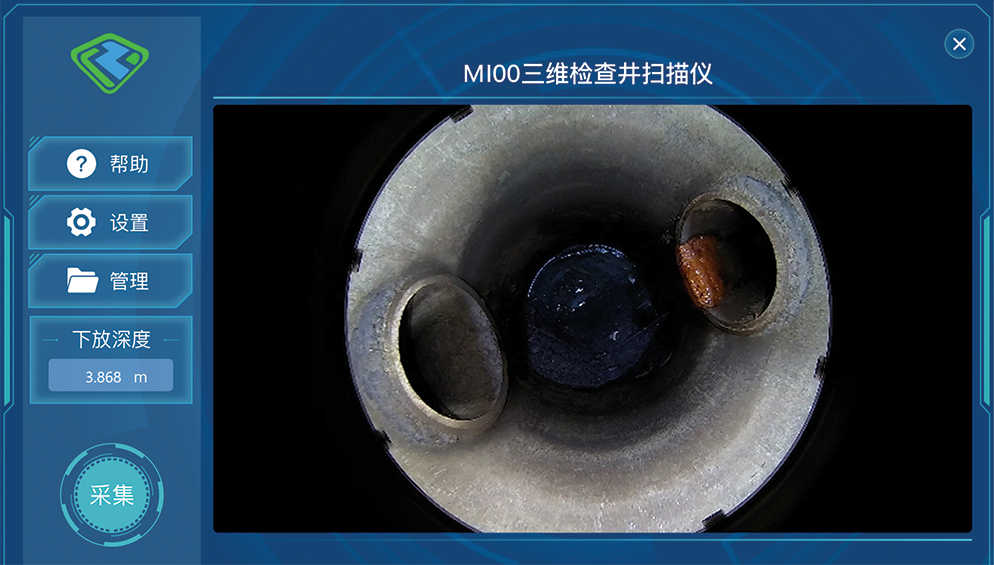

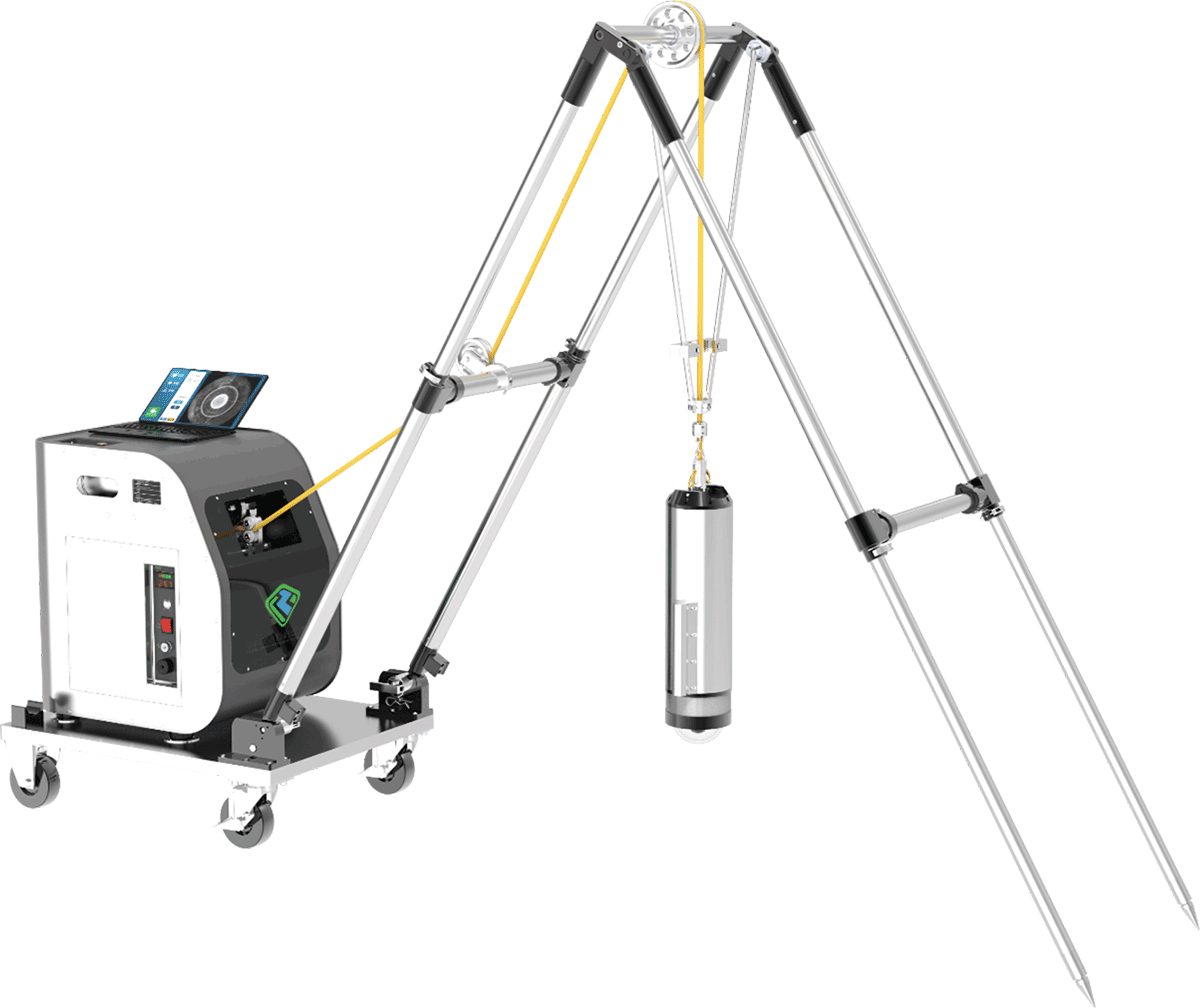

M100检查井三维扫描仪是专门针对供排水系统检查井结构性和功能性缺陷进行量化检测与评估的专用检测仪器，能够对检查井破裂、腐蚀、渗漏以及混错接等缺陷进行准确定位和量化评估。设备利用工业级高清视频采集系统、自动照明补光系统和自动升降控制系统对检查井内部进行由上而下的360°视觉扫描，通过内置高精度传感器和图像算法将检查井内壁展开成为二维平面，从而实现对缺陷的准确识别与定位。通过三维图像重构算法支持观测者在三维检查井内外的自由飞行浏览，可以对缺陷细节进行任意角度的浏览、观察，实现对检查井缺陷的精准检测、判读和记录。
2.适用范围与主要参数
Scope of application and main parameters
■ 适应尺寸：检查井直径0.5~5m
■ 最大深度：≥20m
■ 深度计量精度：1mm
■ 水平计量精度：0.1°
■ 工作环境温度：-10~40℃
■ 防水等级：IP68
■ 数据接口：TypeC/USB
■ 镜头分辨率：≥500万像素
■ 电能供应：8h以上
3.主要特点与优势
Main feature and advantage
检查井作为供排水系统检修和养护必备的附属设施，国内大部分检查井存在破损、腐蚀、渗漏、混接等缺陷，导致外水侵入、雨污混接甚至地面塌陷事故。传统检查井检测方法主要依靠人工目视检测和潜望镜检测，针对深大井室无法查清缺陷情况且无法实现缺陷的量化评估。本产品使用视觉三维扫描结合后处理软件，能够轻松实现检查井缺陷的量化检测，同时一键出具检查井检测评估报告，M100检查井三维扫描仪的问世将与CCTV管道内窥检测机器人一起实现整个管网系统360°无死角的内窥检测评估，为管网系统的健康运行保驾护航。
